QR-C-3 - Схемы подключения контроллера v1.0-1.8
Контроллеры
Индикация "Свободно/Занято"
- Типовая схема

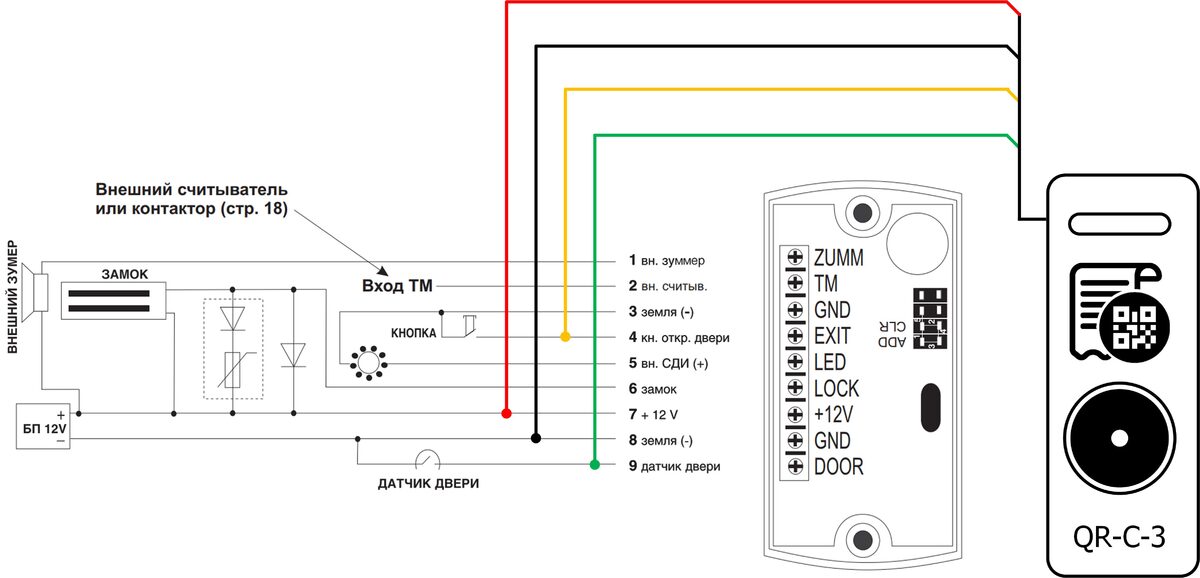

- IronLogic - Z-5R, Z-5R (мод. Relay Wiegand), Matrix-II (мод. E K)

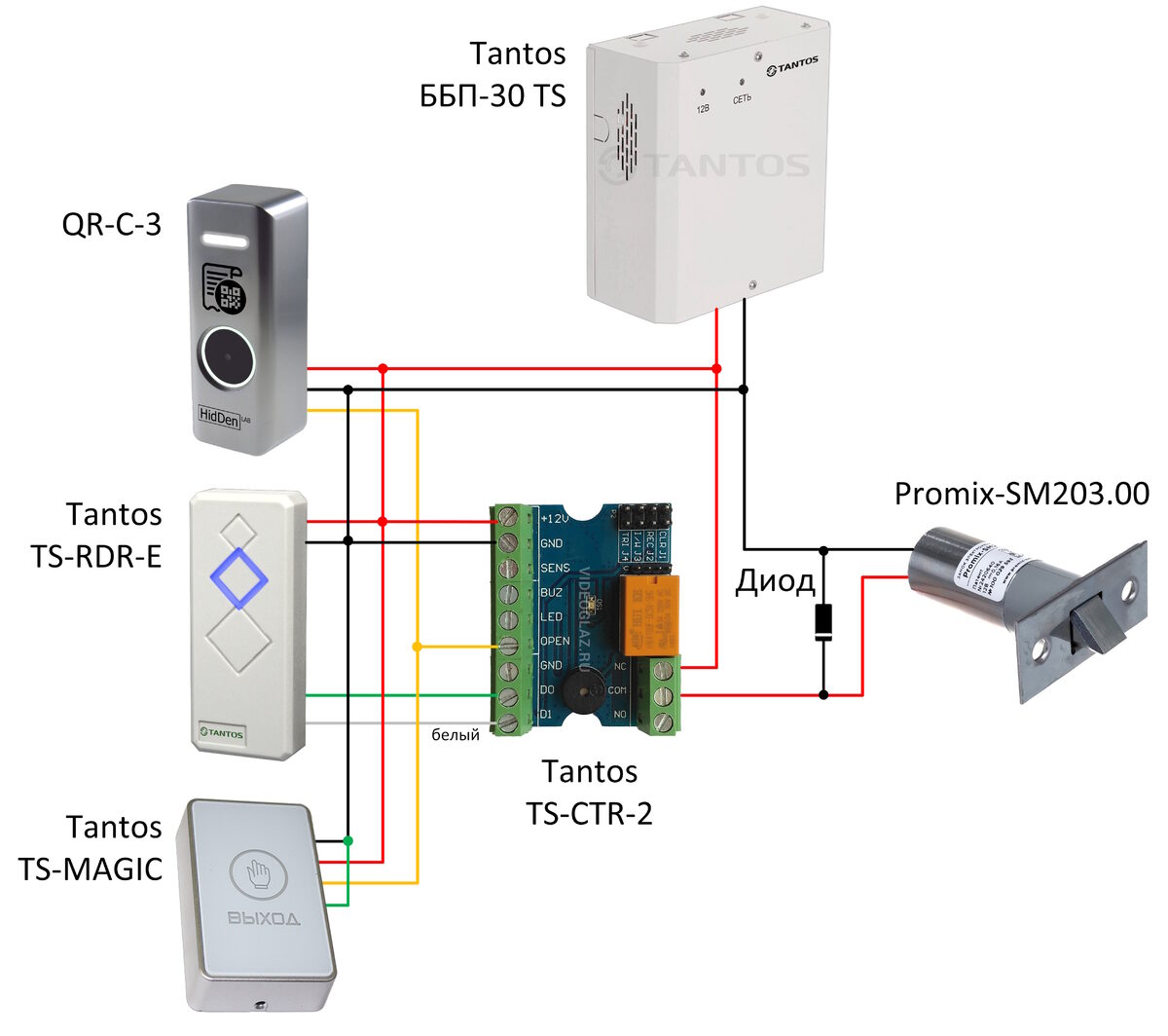

- Tantos - TS-CTR-2
- Типовая схема
- Телеинформсвязь - КБД-10-Н, КБД-10-В, КБД-10-Н-круг

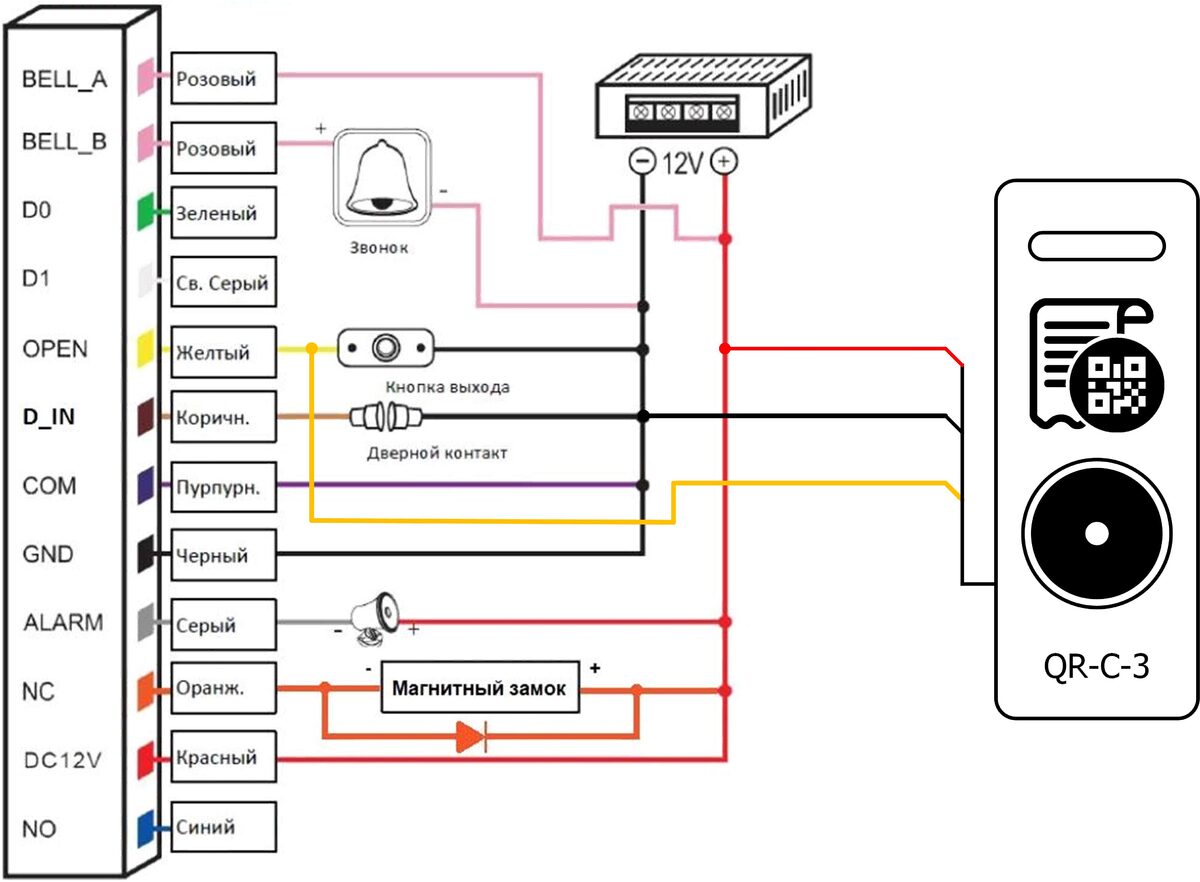

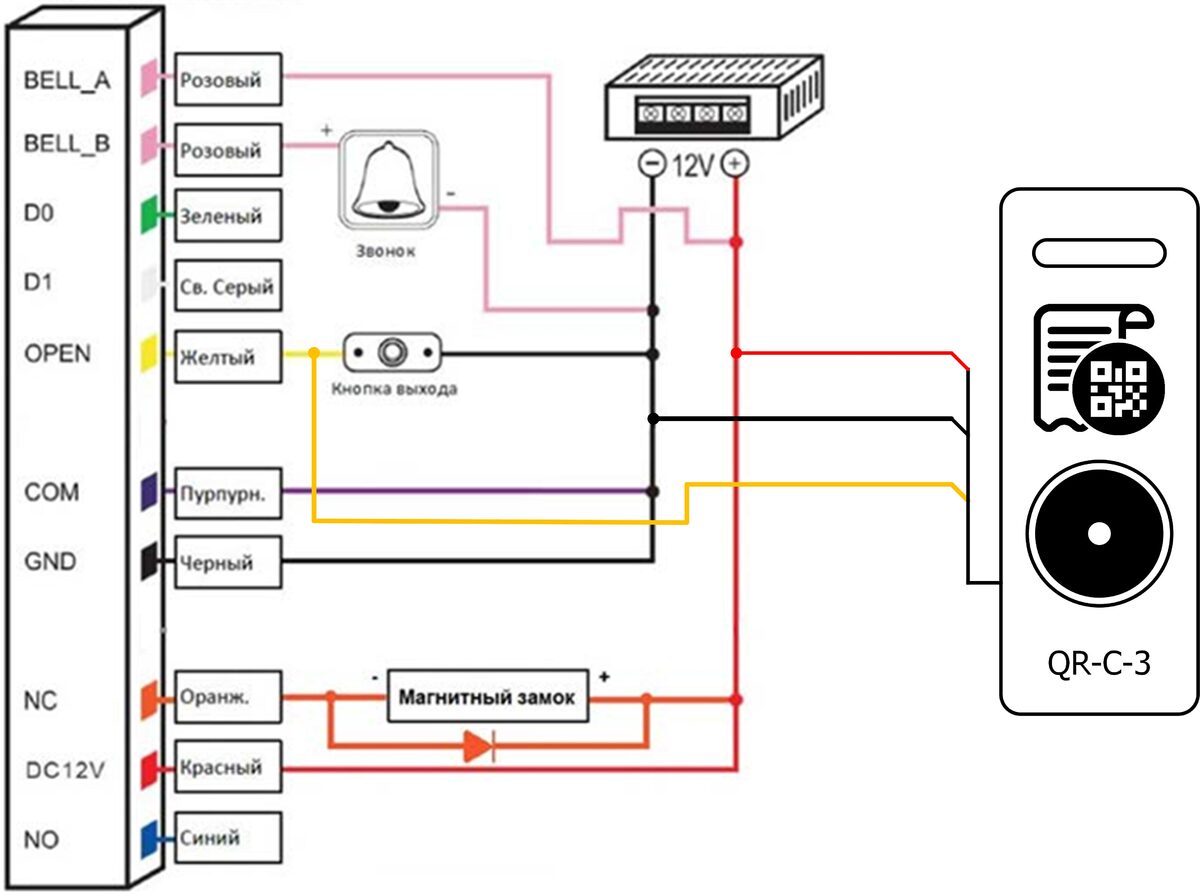

- AccordTec - AT-CP200EM-W, AT-CP200MF-W, AT-CP410EM, AT-CP420EM, AT-CP200EM-W, AT-CP210EM-W
- Tantos - TS-KBD-EM Rondo
- Yli Electronic - YK-568L
Индикация "Свободно/Занято"
- Типовая схема - Датчик движения

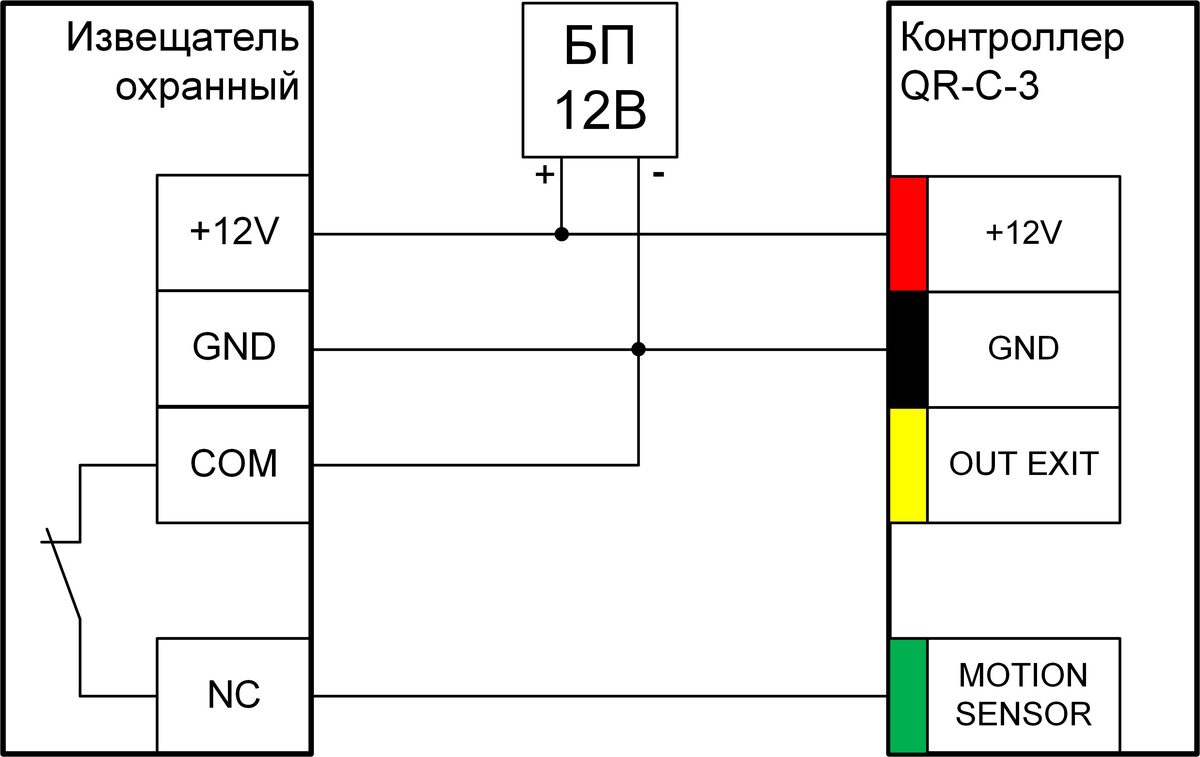

- Типовая схема - Извещатель охранный
- Типовая схема - Извещатель охранный + индикатор сигнальный двухцветный
- Типовая схема - Извещатель охранный + светодиодная мнемосхема
- Датчик движения TDM ELECTRIC - ДДСк-01

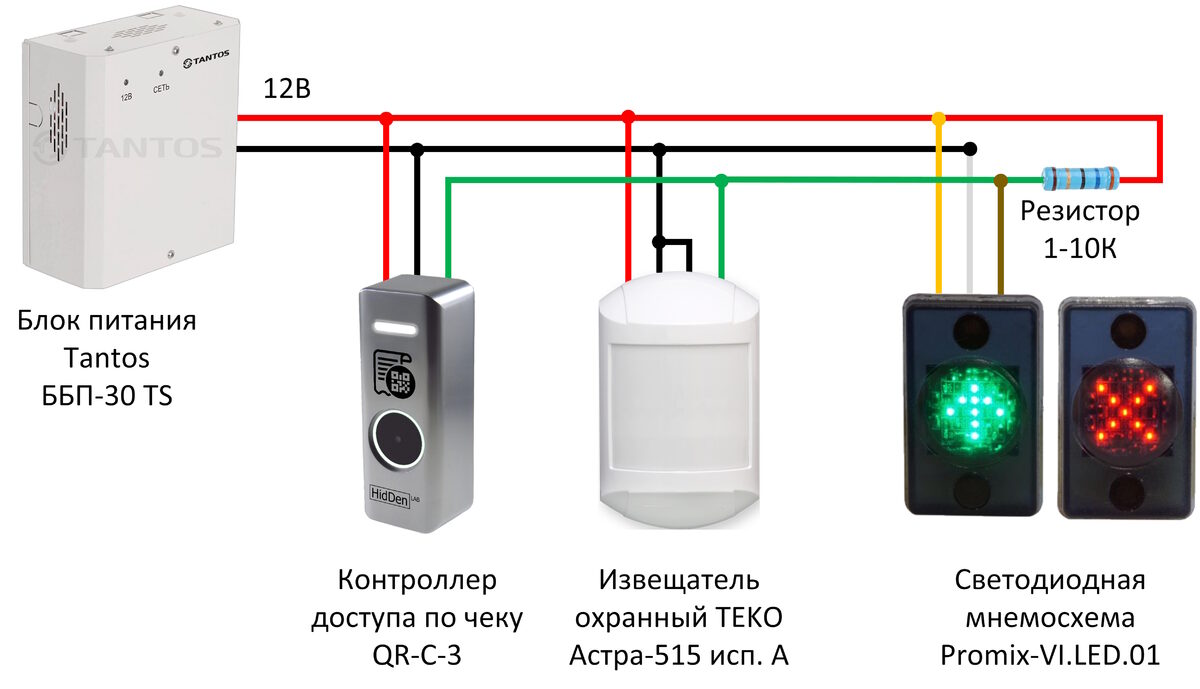

- Извещатель охранный TEKO - Астра-515 исп. А + Светодиодная мнемосхема Promix-VI.LED.01
Контроллеры
Контроллер
Кодонаборные панели
Кодонаборная панель
Замки
Замок
Индикация "Свободно/Занято"
Датчик движения
Извещатель охранный
Извещатель охранный + индикатор сигнальный двухцветный
Извещатель охранный
TEKO
Астра-515 исп. А
Индикатор сигнальный
TEXENERGO
AD22RG (красно-зеленый)
Промежуточное реле
F&F
PK-1P-12
TEKO
Астра-515 исп. А
Индикатор сигнальный
TEXENERGO
AD22RG (красно-зеленый)
Промежуточное реле
F&F
PK-1P-12

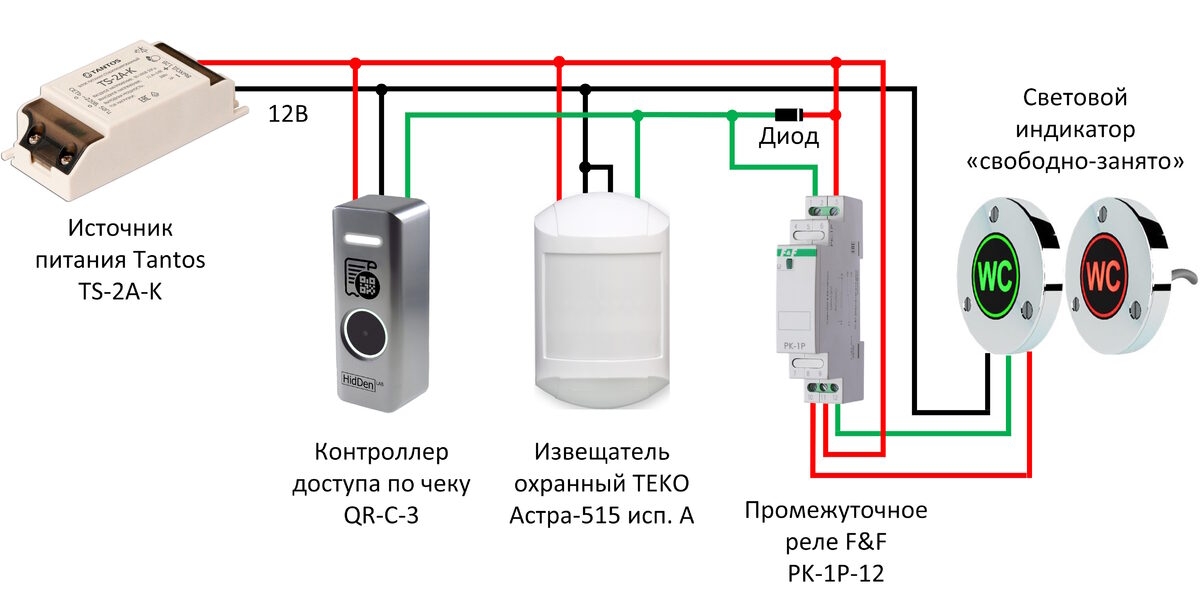

Извещатель охранный
TEKO
Астра-515 исп. А
Световой индикатор
НПО Электроавтоматика
"Свободно-Занято"
Промежуточное реле
F&F
PK-1P-12
TEKO
Астра-515 исп. А
Световой индикатор
НПО Электроавтоматика
"Свободно-Занято"
Промежуточное реле
F&F
PK-1P-12
Извещатель охранный + светодиодная мнемосхема
