QR-X-5 - Внешнее управление индикацией (рекомендуемые параметры)

Контроллеры Sigur
Контроллер Sigur E210

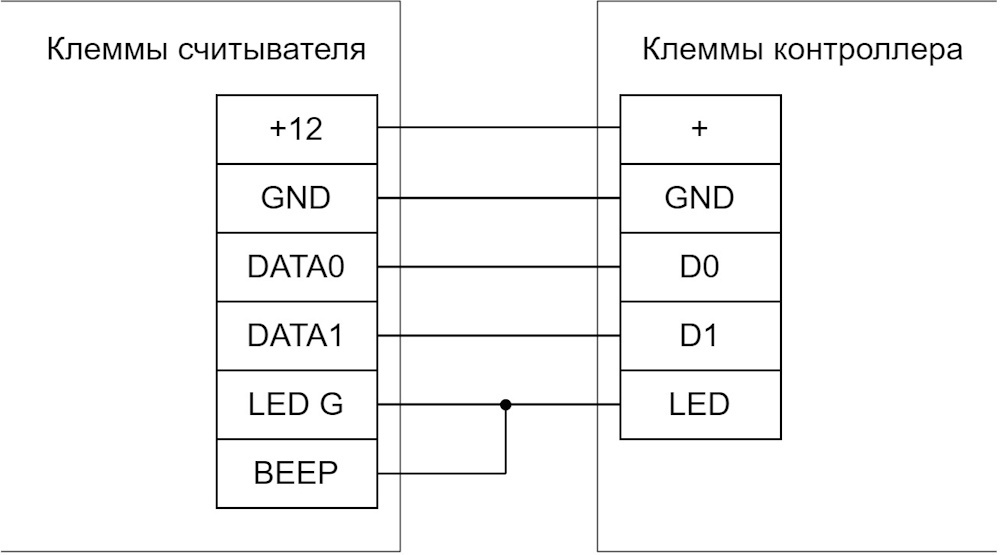

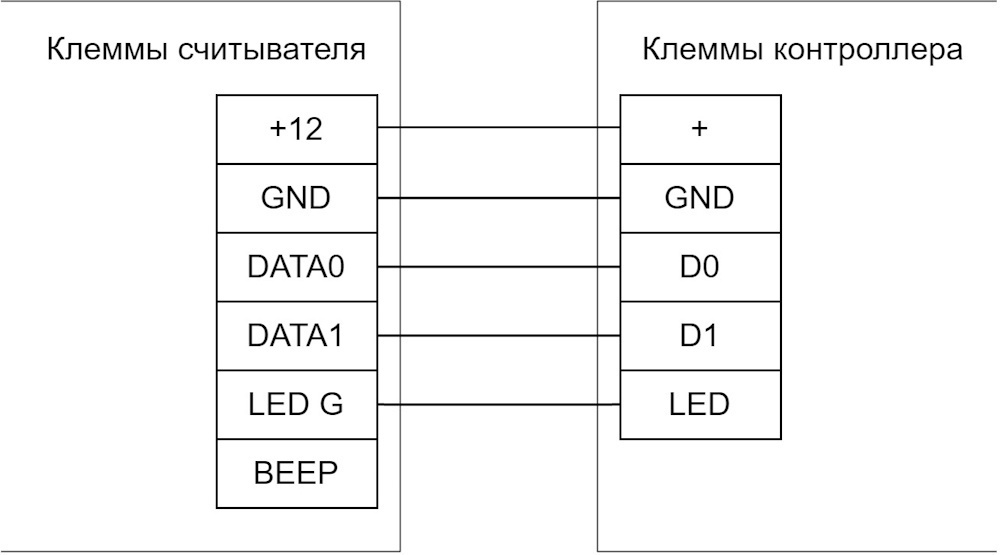

Подключение считывателя QR-X-5

Версии считывателя 2.2 и выше при активированном режиме "Совместное управление внешней звуковой и световой индикацией"

Версии считывателя 1.0 - 2.1
Контроллер Sigur E210

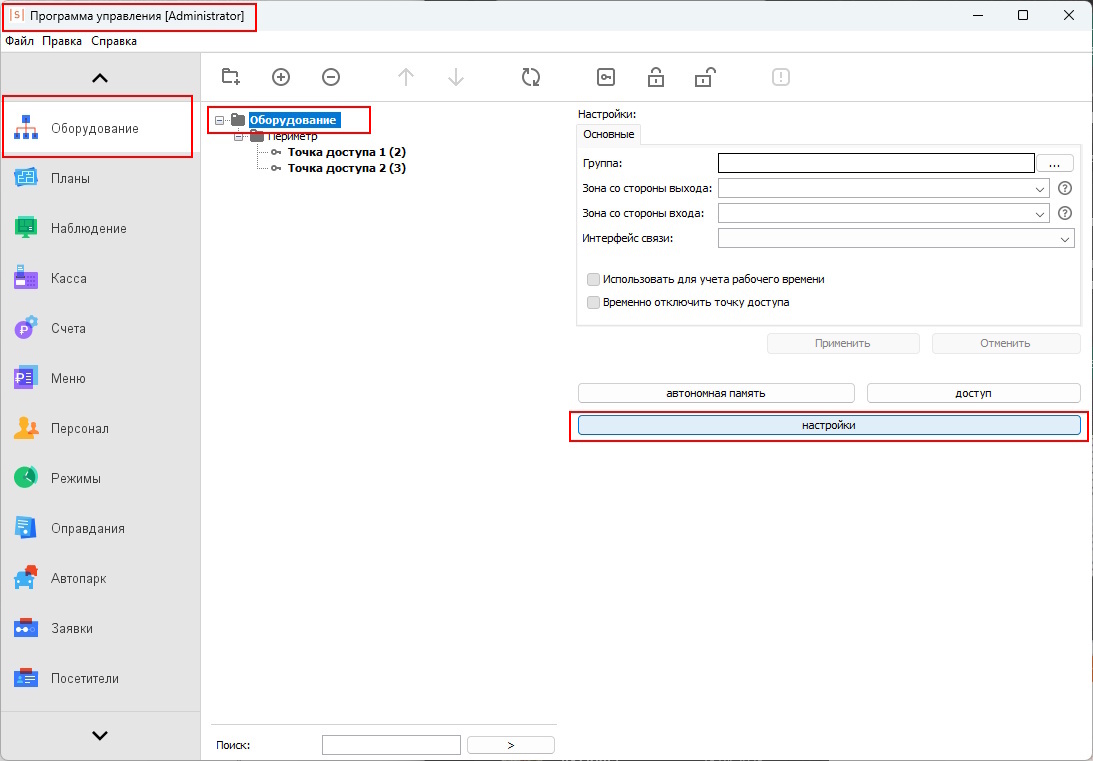

Настройка - Шаг 1
  1. Программа управления [Administrator]
  2. Оборудование
  3. Настройки

Контроллер Sigur E210

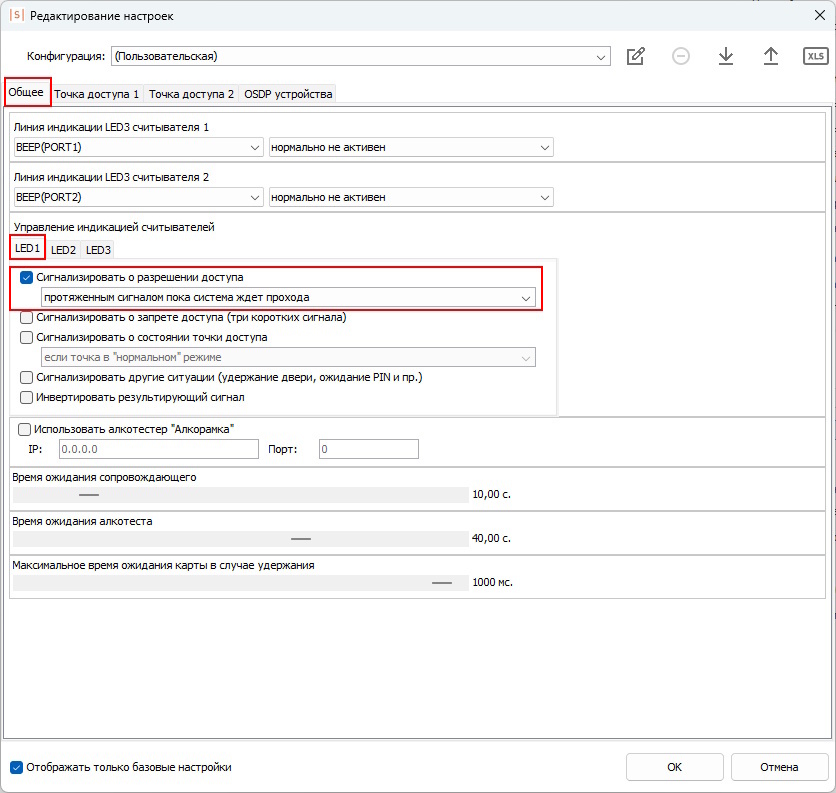

Настройка - Шаг 2
  1. Общее
  2. LED1 (Зеленый светодиод)
  3. Сигнализировать о разрешении доступа - протяжным сигналом пока система ждет прохода

Контроллер Sigur E500/E510
Подключение считывателя QR-X-5

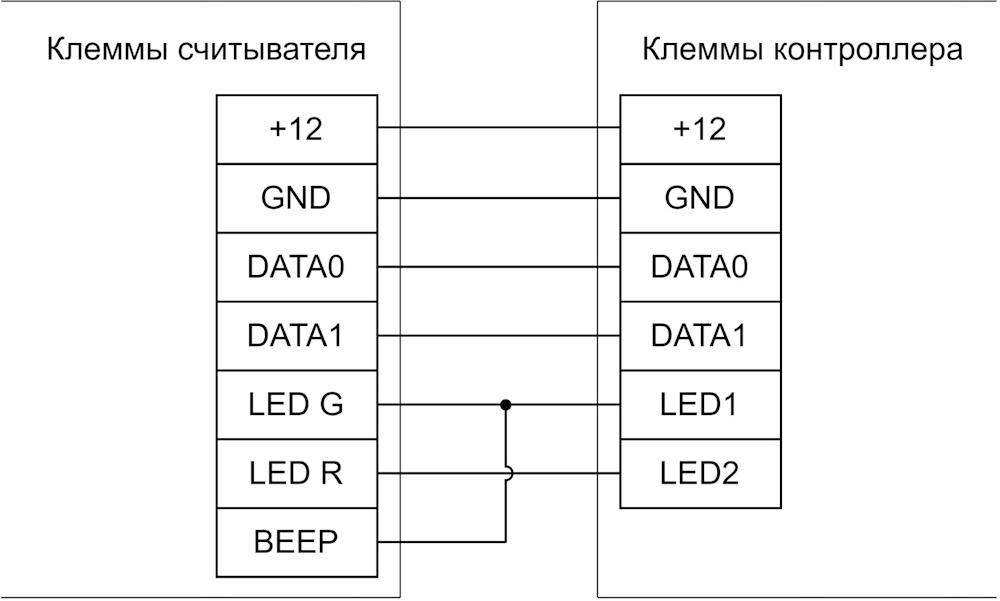

Версии считывателя 2.2 и выше при активированном режиме "Совместное управление внешней звуковой и световой индикацией"

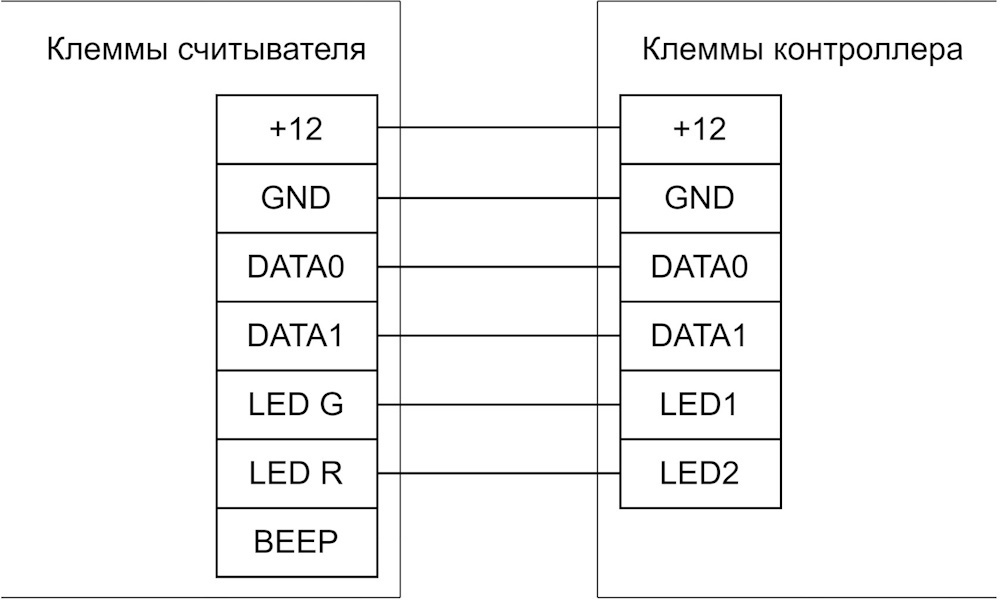

Версии считывателя 1.0 - 2.1
Контроллер Sigur E500/E510
Настройка - Шаг 1
  1. Программа управления [Administrator]
  2. Оборудование
  3. Настройки

Контроллер Sigur E500/E510
Настройка - Шаг 2
  1. Общее
  2. LED1 (Зеленый светодиод)
  3. Сигнализировать о разрешении доступа - протяжным сигналом пока система ждет прохода

Контроллер Sigur E500/E510

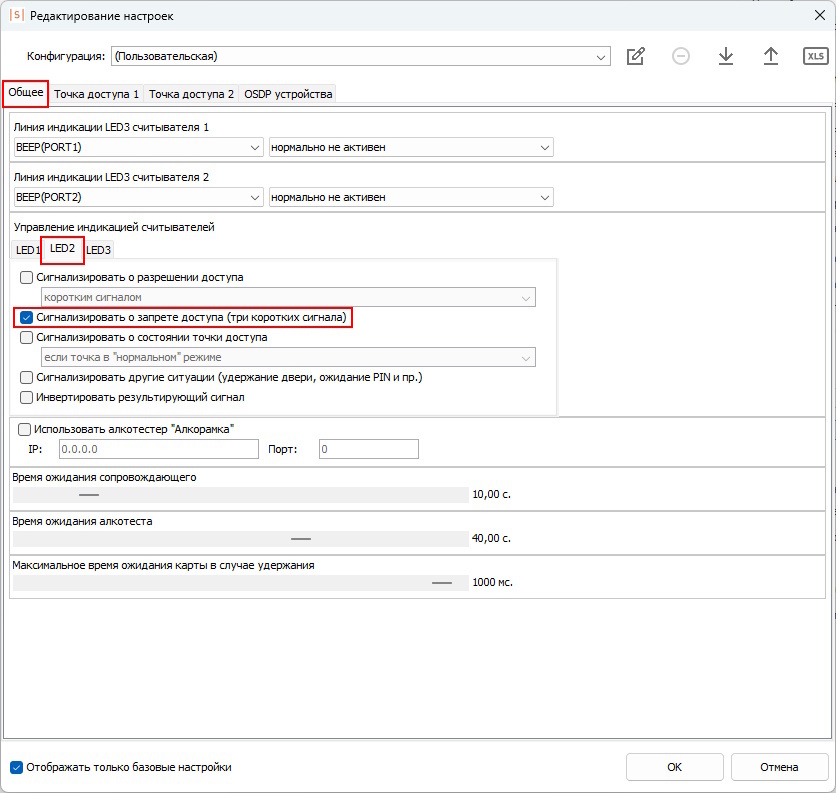

Настройка - Шаг 3
  1. Общее
  2. LED2 (Красный светодиод)
  3. Сигнализировать о запрете доступа (три коротких сигнала)

Контроллер Sigur E2/E4

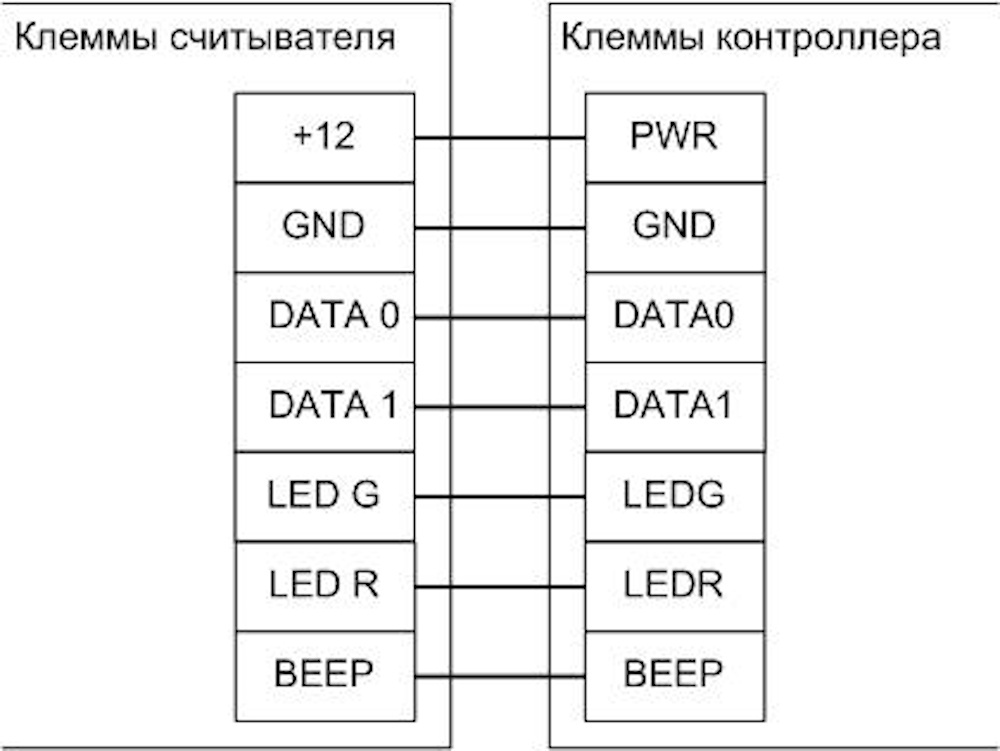

Подключение считывателя QR-X-5

Контроллер Sigur E2/E4
Настройка - Шаг 1
  1. Программа управления [Administrator]
  2. Оборудование
  3. Настройки

Контроллер Sigur E2/E4
Настройка - Шаг 2
  1. Общее
  2. LED1 (Зеленый светодиод)
  3. Сигнализировать о разрешении доступа - протяжным сигналом пока система ждет прохода

Контроллер Sigur E2/E4
Настройка - Шаг 3
  1. Общее
  2. LED2 (Красный светодиод)
  3. Сигнализировать о запрете доступа (три коротких сигнала)

Контроллер Sigur E2/E4

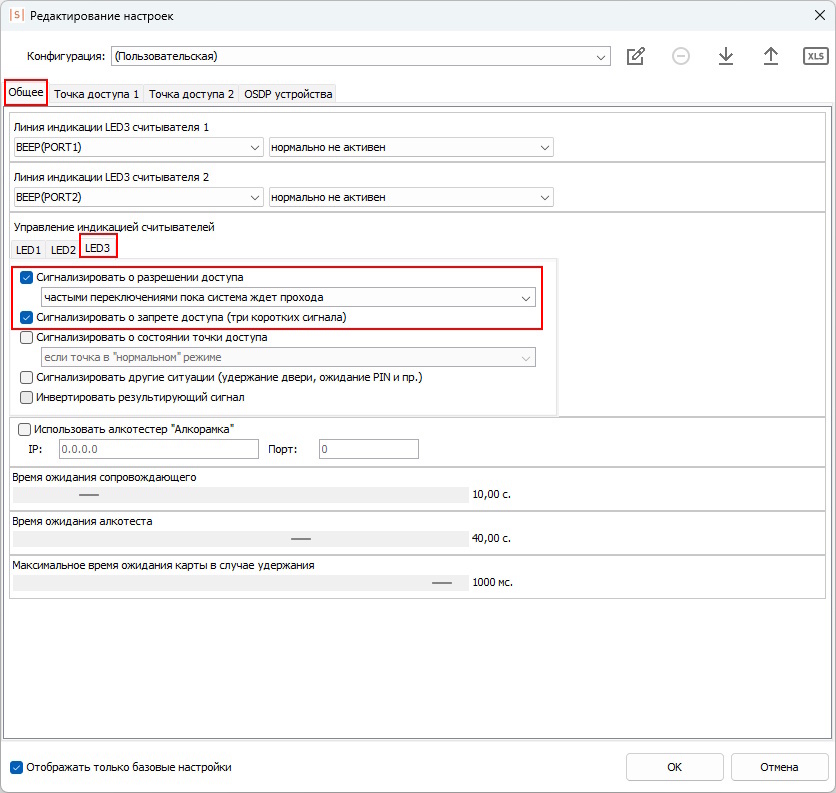

Настройка - Шаг 4
  1. Общее
  2. LED3 (Зуммер)
  3. Сигнализировать о разрешении доступа - частыми переключениями пока система ждет прохода
  4. Сигнализировать о запрете доступа (три коротких сигнала)
